과열증기처리가 압출 쌀스낵의 이화학적 특성에 미치는 영향

본 실험에서는 2013년 경기도 김포지역에서 수확 후 신 김포 농협미곡처리장에서 도정한 고시히카리 품종의 백미 를 구입하여 시료로 사용하였다.

압출스낵은 수세한 백미 약 100 g을 과열수증기 발생장 치(QF-5100CB-L-24H, Naomoto Corp., Osaka, Japan)를 이용하여 200, 250 및 350°C의 과열증기로 각각 2분간 가 열한 다음 실온에서 방냉 후 압출하여 제조하였다. 압출공 정은 다손(주)에서 자체 제작한 단축압출기(single screw extruder, Dason Food Co., Bucheon, Korea)를 사용하여, 회당 약 2 kg의 과열증기처리 백미를 압출기에 투입하여 배럴(barrel) 내부에서 분쇄 후 고온고압으로 호화, 용융되 어 토출구(die)에서 팽화하는 방식으로 압출하였으며, 압출 기의 최적운전조건은 선행 예비실험을 통하여 설정하였다. 대조구는 과열증기처리하지 않은 백미를 처리구와 동일한 조건으로 압출하여 제조하였다.

압출스낵의 수분함량은 105°C 상압가열건조법(AACC 44-15, 2000), 전분의 호화도는 Megazyme kit (Megazyme, Wicklow, UK)를 이용하여 손상전분(enzyme susceptible starch)의 함량을 측정하는 효소분해법(AACC 76-13, 2000) 으로 구하였다. 수분흡수지수(water absorption index, WAI) 와 수분용해지수(water solubility index, WSI)는 시료를 Udy cyclone 분쇄기(Cyclotec1093, Udy Co., Fort Collins, CO, USA)를 사용하여 100 mesh 이하로 분쇄 후 Anderson et al. (1969)의 방법에 따라 25, 50, 70°C에서 각각 측정 하였다. 압출스낵의 용적밀도는 종자치환법(AACC 44-19, 2000)을 사용하여 구하였으며, 표면색도는 색차계(JC801, Minolta Co., Osaka, Japan)를 이용하여 Hunter 체계에 따 라 명도(L), 적색도(a), 황색도(b)의 값으로 나타내었다. 압 출스낵의 경도(hardness)는 물성분석기(Texture analyzer, Model XT Express, Stable Micro System Ltd, Surrey, UK)를 이용하여 측정하였으며, 측정조건은 직경 0.5 cm의 probe를 사용하여 이동거리 6 mm, 이동속도 1 mm/sec로 하였다.

압출스낵의 수분흡수력은 Marriotti et al. (2006)의 방법 을 변형하여, 시료 약 10 g을 실온의 증류수에서 일정시간 수침 후 체에 건져 과도한 표면 수분을 제거한 다음 무게 를 측정하여, 수침 전 시료의 중량 대비 수침 후 무게증가 백분율로 표시하였다.

압출스낵의 내부 미세구조는 시료를 액체 질소에서 냉동 후 파쇄(freezing fracture)하여 양면 카본테이프에 부착시킨 다음, 전자현미경(Scanning electron microscope, SNE 3000 MB, Sec Co. Ltd., Suwon, Korea)을 사용하여 가속전압 15 kV에서 관찰하였다.

분석결과는 3회 반복 측정하여 평균과 표준편차로 표시하 였으며, 처리시료의 유의차는 분산분석(ANOVA)과 Duncan 의 multiple range test로 검증하였다(p<0.05). 통계분석은 SPSS 통계프로그램(SPSS Statistics ver. 21, IBM, Armonk, NY, USA)을 사용하여 수행하였다.

과열증기온도에 따른 압출스낵의 수분함량, 용적밀도, 경 도, 손상전분 함량 및 색도 측정결과를 Table 1에 표시하 였다. 압출스낵의 수분함량은 과열증기처리에 따라 감소하 였으며, 처리온도가 높을수록 감소 폭이 증가하여, 350°C 과열증기처리 시료는 대조구 대비 약 60%의 수분감소에 해당하는 2.7±0.28%의 최소 수분함량을 나타내었다. 압출 스낵의 용적밀도 또한 과열증기처리에 따라 감소하여, 과 열증기처리에 따라 압출스낵의 팽화도가 증가하는 것을 확 인하였다. 그러나 과열증기온도에 따른 시료간 용적밀도의 차이는 비교적 미미하여, 과열증기온도가 팽화도에 미치는 영향은 크지 않은 것으로 판단되었다. 경도는 대조구 0.90±0.07 kg에서 200, 250 및 350°C 과열증기처리에 따라 0.64±0.06, 0.51±0.04 및 0.34±0.03 kg 순으로 각각 감소하 여, 압출스낵의 경도감소는 팽화도에 비례한다는 보고 (Badrie & Mellowes, 1991)와 같은 양상을 확인하였다. 그 러나 과열증기처리에 따른 경도의 감소 정도에 비해 상응 하는 각 시료의 팽화도 증가 폭이 크지 않은 점을 고려할 때, 과열증기처리에 의한 경도 감소는 팽화도 보다는 시료 내부의 미세구조 특성에 기인하는 것으로 사료되었다. 압출 스낵의 손상전분함량은 대조구 78.1±0.0%에서 과열증기처 리에 따라 약 80-81%로 증가하였으며, 과열증기온도에 따 른 시료간 손상전분함량은 유의적으로 차이가 없었다. 이는 과열증기처리과정에서 과열증기온도에 관계없이 시료의 제 한된 수분함량과 짧은 처리시간으로 인하여 전분호화가 부 분적으로 일어나며, 대부분의 전분호화는 압출과정에서 일 어나기 때문이다. 압출스낵의 표면색도 측정결과, 백색도 (L), 황색도(b) 및 적색도(a) 측정치는 과열증기온도에 따라 대조구와 유의적 차이를 보였으나, 육안에 의한 시료간의 차이는 분별되지 않았다.

압출스낵 시료의 측정온도 별 WAI와 WSI 측정결과를 Table 2에 표시하였다. 25°C, 50°C 및 70°C에서 측정한 각 시료의 WAI는 측정온도에 관계없이 유사한 범위의 측정치 를 나타내었다. 또한 각 시료의 WAI는 과열증기온도가 높 을수록 다소 감소하는 경향을 나타내었으나 유의적으로는 차이가 없었다. 일반적으로 WAI는 호화전분의 흡습성으로 인하여 호화전분함량에 비례하는 밀접한 상관관계를 갖는 다(Mariotti et al., 2006). 따라서 과열증기처리 압출스낵의 WAI 측정결과를 통하여 각 시료의 전분호화도는 상호 유 사하며, 이러한 결과는 압출스낵의 손상전분함량 측정결과 (Table 1)로서도 확인할 수 있었다.

압출스낵의 WSI 측정결과, 모든 시료의 WSI는 측정온 도(25, 50, 70°C)가 높을수록 수용성 성분의 용해도 상승 으로 인하여 증가하였다. 또한 시료의 WSI는 과열증기처 리에 따라 증가하며, 과열증기온도가 높을수록 증가 정도 또한 상승하였다. 그 결과 350°C 과열증기처리 시료는 70°C에서 대조구 대비 WSI가 약 8% 증가한 51.4±0.04% 의 최대 측정치를 나타내었다. 일반적으로 압축물의 WSI 는 수용성 성분의 증가 여부를 측정하여 압출과정에서 전 분의 저분자화 또는 비전분 다당류의 분해도를 판단하는 지표로 사용된다(Badrie & Mellowes, 1991). 따라서 과열 증기처리 시료의 WSI 증가는 압출과정에서 전분분자의 depolymerization이 과열증기처리로 인하여 용이해지기 때 문으로, 이는 과열증기가 전분과 단백질 matrix 사이의 결 합력을 약화시킴에 따라 전분입자가 압출과정의 고온, 고 압, 전단력 및 마찰력에 의해 더 쉽게 deploymerization되 는 것으로 추정되었다.

수침시간에 따른 압출스낵의 수분흡수율 측정결과를 Fig. 1에 표시하였다. 모든 시료는 초기 수침단계에서 급속히 수 분을 흡수한 후 완만하게 평형상태에 도달하는 수분흡수양 상을 나타내어, 수분이 압출스낵의 다공구조에 의해 발생하 는 모세관력 작용으로 빠르게 내부로 흡수되는 것을 확인 할 수 있었다. 수분흡수율은 모든 수침구간에서 대조구, 200°C, 250°C, 350°C 과열증기처리 시료의 순으로 증가하 였으며, 350°C 과열증기처리 시료의 경우 수분흡수율은 대 조구 대비 약 200% 증가한 최대수분흡수능력을 나타내었 다. 과열증기처리에 의한 압출스낵의 수분흡수율 증가는 용 적밀도 측정실험(Table 1)에서 확인한 압출스낵의 팽화도 증가에 따라 표면적 및 내부용적이 증가하기 때문으로 판 단된다. 한편 200, 250 및 350°C 과열증기처리 시료는 상 호간의 팽화도 차이가 미미함에도 수분흡수율은 처리과열 증기의 온도가 높을수록 상대적으로 큰 폭으로 증가하였는 데 이는 기공의 크기가 작을수록 스폰지와 같은 다공구조 (sponge-like structure)로 인하여 수분흡수율이 증가한다는 Mariotti et al. (2006)의 보고와 같이 압출스낵 내부의 기공 크기, 분포 등과 같은 내부구조 특성의 영향으로 예상되며 이후 전자현미경을 이용하여 내부 미세구조를 확인하였다.

Fig. 1. Water uptake of extruded rice snack heated at different superheated steam temperature.

Download Original Figure

전자현미경으로 관측한 압출스낵의 내부 미세구조와 Image Analyzer로 측정한 기공 막(air cell wall)의 특성을 Fig. 2와 Table 3에 각각 표시하였다. 예상과 같이 압출스 낵 시료는 다양한 크기의 기공(air cell)이 내부에 빈 공간 (void)을 이루며, 각 기공은 호화, 용융된 전분분자들이 압 출과정에서 팽창하여(expanding) 형성된 기공 막에 둘러 쌓인 전형적인 팽화곡류의 다공구조를 나타내었다. 그러나 시료 내부의 기공 및 기공 막의 특성은 과열증기처리 및 처리온도에 따라 상이하였다. 대조구의 경우 시료 내부에 비교적 큰 크기의 기공이 두께가 약 23-60 μm 범위인 기 공 막에 둘러 쌓인 형태를 나타내는 반면 압출스낵 내부의 기공 크기와 기공 막의 두께는 과열증기처리에 따라 감소 하였다. 이와 같은 변화는 처리과열증기의 온도가 높을수 록 확연하여, 350°C 과열증기처리 시료의 경우 내부에 가 장 작은 크기의 기공과 함께 약 10-20 μm 두께의 가장 얇 은 기공 막이 생성되었다. 따라서 과열증기처리에 따른 시 료의 팽화도 및 수분흡수력 증가는 내부에 조밀하게 생성 된 작은 기공으로 인하여 내부 용적이 증가하고 이에 따른 모세관력의 상승 때문으로 판단되며, 경도 감소는 기공 주 위에 생성된 기공 막의 두께가 감소 때문으로 사료되었다. 이와 같은 결과는 압출물에서 다공성이 크고 기공 막이 얇 을수록 높은 팽화도와 부드러운 조직감을 가진다는 Badrie & Mellowes (1991)의 연구결과와도 일치하였다.

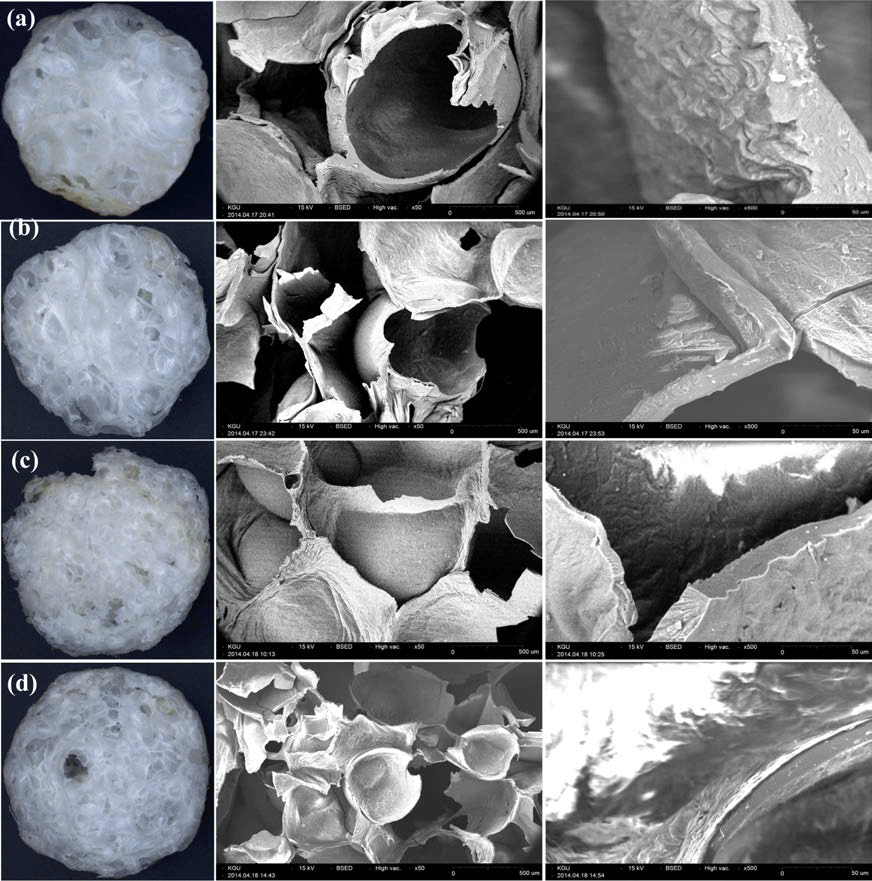

Fig. 2. Stereoscopic images and scanning electron micrographs of extruded rice snack; center (inner microstructure, ×50), right (air cell walls, ×500); (a) control; (b) superheated steam at 200°C; (c) superheated steam at 250°C; and (d) superheated steam at 350°C.

Download Original Figure

일반적으로 압출물의 내부 미세구조는 핵심 생성(nucleation) 과 기포 성장(bubble growth) 단계로 이루어진 압출과 정의 팽화에 의해 결정된다. Kokini et al. (1992)에 의하면 핵심 생성은 압출과정에서 호화, 용융된 가소성의 전분 polymer 내에서 일어나며 전분 hylum이 주 생성 site라고 보고하였다. 또한 기포 성장은 전분 polymer가 압출기 토 출구에서 방출 시 내포된 미세 기포의 팽창에 따라 진행되 며, 기포주위 전분 polymer의 유동학적 특성에 따라 영향 을 받는다고 하였다. 이상의 팽화기작과 과열증기처리 압 출스낵의 미세구조 특성을 고려할 때, 과열증기처리는 압 출과정에서 기포 성장 보다는 핵심 생성 과정에 작용하여, 압출스낵 내부의 다공성을 증대시키고 얇은 기공 막을 형 성하는 것으로 추정되었다. 즉, 선행실험에서 확인한 쌀 내 부 배유조직 내의 미세한 균열(stressed cracks and fissures) 생성으로 인하여 보다 많은 공기가 압출과정에 유입됨에 따라 핵심생성이 증가하는 것으로 사료되었다.
